محصولات پایش شعله

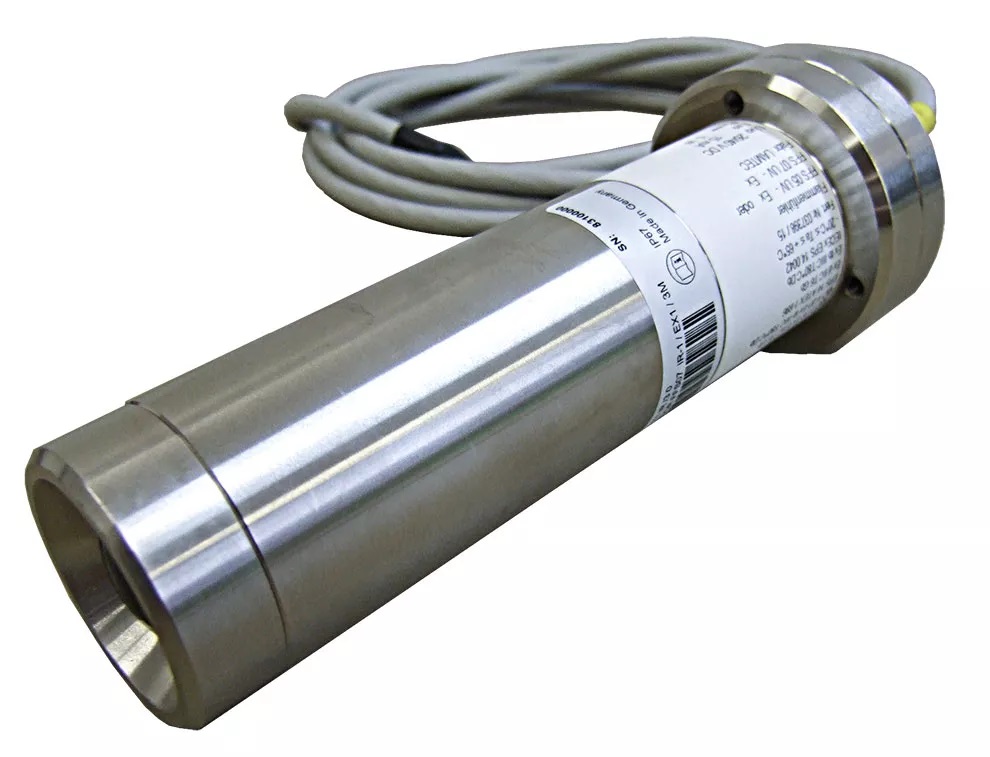

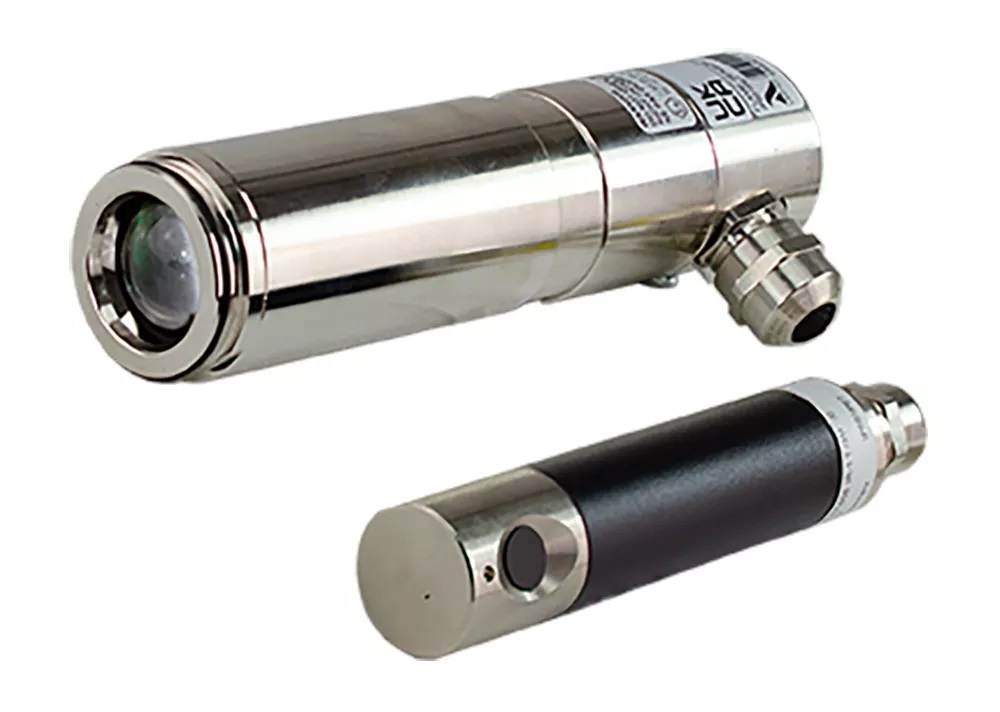

سنسورهای شعله FFS07 و FFS08 لمتک

سنسورهای شعله FFS07 و FFS08 لمتک برای پایش ایمن شعله در کاربردهای استاندارد صنعتی طراحی شده‌اند. این محصولات از نوع سنسورهای غیرکامپکت هستند و برای عملکرد کامل، همراه با واحد پایش شعله F152 یا سیستم‌های مدیریت مشعل LAMTEC مانند CMS و ETAMATIC استفاده می‌شوند. FFS07 و FFS08 در نسخه‌های UV و IR قابل انتخاب هستند و برای طیف گسترده‌ای از سوخت‌ها و شرایط احتراق کاربرد دارند.

مشخصات فنی موارد مصرف معیارها و استانداردها

مشخصات فنی محصول

FFS07 و FFS08 سنسورهای شعله غیرکامپکت هستند؛ یعنی سنسور و واحد ارزیابی در یک بدنه واحد قرار ندارند و برای پایش کامل شعله باید با تجهیز ارزیابی یا سیستم کنترل سازگار استفاده شوند. تفاوت اصلی این دو مدل در جهت نصب و دریافت نور شعله است؛ FFS07 در راستای محور شعله قرار می‌گیرد، اما FFS08 به‌صورت عمود بر محور شعله نصب می‌شود.

نام محصول FFS07 / FFS08 Flame Sensors

دسته محصول سیستم پایش شعله

نوع دستگاه سنسور شعله غیرکامپکت

نحوه نصب FFS07 هم‌راستا با محور شعله

نحوه نصب FFS08 عمود بر محور شعله

ولتاژ تغذیه F152 + 24V DC

حالت کاری عملکرد پیوسته

نوع سنسور UV و IR

مدل‌های سنسور FFS07 UV-1، UV-4، IR-1 و IR-1 T

مدل‌های سنسور FFS08 UV-1، UV-4، IR-1، IR-1 T و IR-1 T/S2

درجه حفاظت FFS07 IP66 برای Ex Zone 1 و IP67 برای Ex Zone 2

درجه حفاظت FFS08 IP67 در نسخه استاندارد و ناحیه ایمن

دمای کاری UV 20- تا 65+ درجه سانتی‌گراد

دمای کاری IR 20- تا 60+ درجه سانتی‌گراد

سازگاری کنترلی F152، CMS و ETAMATIC

کاربری بیرونی قابل استفاده در فضای بیرونی با انتخاب نسخه مناسب

نسخه ضدانفجار FFS07 قابل ارائه برای Ex Zone 1، Ex Zone 2 و Safe Area

نسخه FFS08 قابل ارائه برای Safe Area

سطح ایمنی SIL3 در ترکیب با F152

موارد مصرف و کاربرد

سنسورهای FFS07 و FFS08 برای کاربردهای استاندارد پایش شعله طراحی شده‌اند؛ یعنی زمانی که هدف اصلی، تشخیص ایمن و پایدار شعله است و سیستم به وظایف انتخابی پیچیده نیاز ندارد. این سنسورها برای مشعل‌های تک‌سوخته و چندسوخته، سیستم‌های گرمایشی، احتراق فرآیندی و سوخت‌هایی مانند هیدروژن، گاز طبیعی و سوخت سبک مایع مناسب هستند.

مناسب برای سیستم‌های تک‌مشعله
قابل استفاده برای مشعل‌های تک‌سوخته و چندسوخته در تأسیسات گرمایشی
مناسب برای سیستم‌های احتراق فرآیندی
قابل استفاده در پلنت‌های هیدروژن
مناسب برای احتراق گاز طبیعی و سوخت سبک مایع LFO
قابل استفاده در فضای بیرونی با انتخاب نسخه مناسب
قابل استفاده همراه با واحد پایش شعله F152
قابل استفاده با سیستم‌های مدیریت مشعل CMS و ETAMATIC
مناسب برای پروژه‌های استاندارد پایش شعله با نیاز به سطح ایمنی SIL3

معیارهای انتخاب و استانداردها

انتخاب بین FFS07 و FFS08 باید بر اساس جهت دید شعله، نوع نصب، نوع سوخت، محدوده طیفی مورد نیاز، شرایط محیطی، نیاز به نسخه ضدانفجار و سیستم کنترلی پروژه انجام شود. FFS07 برای نصب محوری نسبت به شعله مناسب است و می‌تواند برای Ex Zone 1، Ex Zone 2 و Safe Area انتخاب شود؛ اما FFS08 برای نصب عمود بر محور شعله و کاربردهای Safe Area ارائه می‌شود.

انتخاب جهت دید سنسور

اگر سنسور باید در امتداد محور شعله نصب شود FFS07 مناسب است؛ اگر دریافت نور باید عمود بر محور شعله انجام شود FFS08 انتخاب بهتری است.

انتخاب نسخه UV یا IR

نوع سنسور باید بر اساس نوع سوخت، رنگ شعله، شدت تابش، شرایط محفظه احتراق و تابش پس‌زمینه انتخاب شود.

سازگاری با سیستم کنترل

پیش از انتخاب محصول، سازگاری سنسور با F152، CMS یا ETAMATIC باید بررسی شود.

نیاز به نسخه ضدانفجار

برای محیط‌های دارای خطر انفجار، مدل FFS07 با نسخه مناسب برای Ex Zone 1 یا Ex Zone 2 باید انتخاب شود.

شرایط محیطی و درجه حفاظت

دمای کاری، فضای نصب، رطوبت، محل استفاده و نیاز به IP66 یا IP67 باید با شرایط واقعی پروژه هماهنگ باشد.

استانداردها و تأییدیه‌ها

این محصولات با استانداردهایی مانند DIN EN 298، DIN EN 61508، DIN EN 61508-2، DIN EN 13611، DIN EN 60730-2-5، DIN EN 60730-1 و الزامات CE، EMC، LVD، PED، GAR و RoHS معرفی شده‌اند.
