محصولات اندازه‌گیری گاز دودکش LAMTEC

سیستم اندازه‌گیری اکسیژن و CO/H₂ مدل LT3 لمتک

Q: 1. سیستم LT3 لمتک چیست؟

LT3 یک ترنسمیتر لامبدا و سیستم اندازهگیری گاز دودکش از شرکت LAMTEC است که برای اندازهگیری O₂ و در ترکیب با پروب KS1D برای تشخیص CO/H₂ یا COe در گازهای خروجی احتراق استفاده میشود.

Q: 2. تفاوت LT3 با LT2 چیست؟

LT3 نسخهای کامپکتتر و اقتصادیتر از LT2 است. اگر پروژه به راهکاری جمعوجور، مقاوم و مقرونبهصرفه برای اندازهگیری O₂ و تشخیص CO/H₂ نیاز داشته باشد، LT3 میتواند انتخاب مناسبی باشد.

Q: 3. LT3 با چه پروبهایی کار میکند؟

LT3 با پروب LS2 برای اندازهگیری اکسیژن و با پروب KS1D برای اندازهگیری همزمان اکسیژن و تشخیص CO/H₂ یا COe کار میکند. این پروبها در نسخههای ECO، BF و Ex قابل انتخاب هستند.

Q: 5. LT3 برای چه کاربردهایی مناسب است؟

LT3 برای بویلرها، کورهها، مشعلهای صنعتی و سیستمهایی مناسب است که نیاز به پایش گاز دودکش، اندازهگیری O₂، تشخیص CO/H₂، بهینهسازی احتراق و اتصال به سیستم کنترل صنعتی دارند.

سیستم اندازه‌گیری LT3 از شرکت LAMTEC یک راهکار کامپکت، اقتصادی و قابل اعتماد برای اندازه‌گیری اکسیژن O₂ و تشخیص مؤلفه‌های اکسیدشونده CO/H₂ یا COe در گازهای دودکش سیستم‌های احتراق است. این محصول در ترکیب با پروب LS2 برای اندازه‌گیری اکسیژن و در ترکیب با پروب KS1D برای اندازه‌گیری هم‌زمان O₂ و تشخیص CO/H₂ استفاده می‌شود. LT3 نسبت به LT2 راهکاری جمع‌وجورتر و مقرون‌به‌صرفه‌تر است و برای پروژه‌هایی مناسب است که به پایش دقیق احتراق، کنترل کیفیت گاز دودکش، کاهش مصرف انرژی و افزایش پایداری فرآیند نیاز دارند. شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران، تأمین، مشاوره فنی، انتخاب مدل و پشتیبانی این محصول را برای صنایع مختلف ارائه می‌دهد.

مشخصات فنی موارد مصرف معیارها و استانداردها

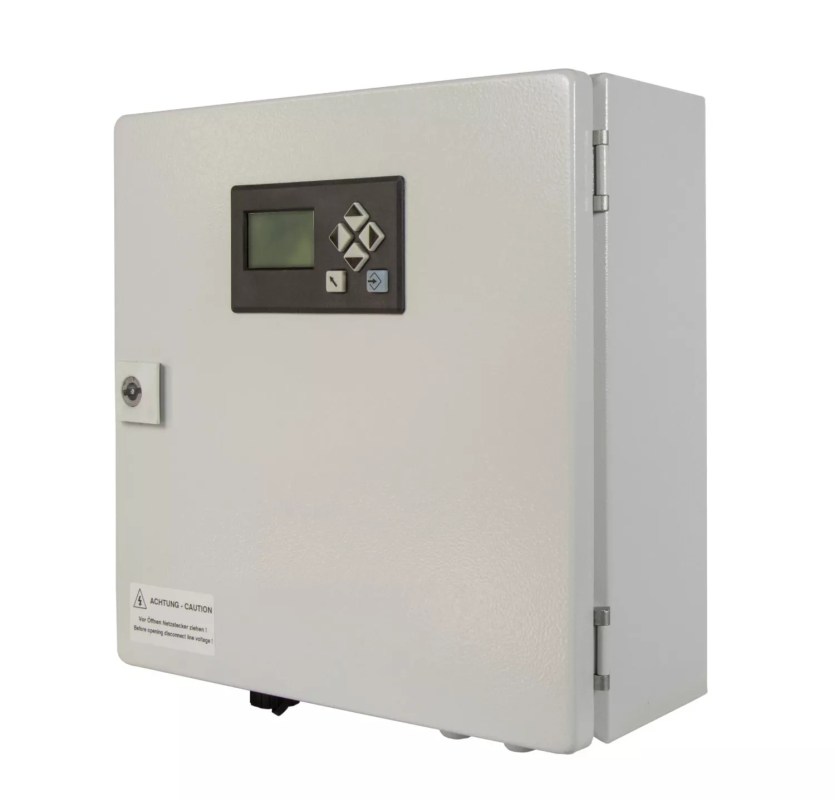

مشخصات فنی سیستم اندازه‌گیری LT3

LT3 یک ترنسمیتر لامبدا مبتنی بر میکروپروسسور است که برای اندازه‌گیری O₂ و در صورت استفاده از پروب ترکیبی KS1D برای تشخیص CO/H₂ یا COe در گازهای دودکش طراحی شده است. مقدار COe در این سیستم، سیگنال مجموعی از مؤلفه‌های قابل اکسید شدن در گاز دودکش است و برای تشخیص کیفیت احتراق، احتراق ناقص و شرایط نامطلوب فرآیند کاربرد دارد.

نام محصول Measuring System LT3

برند سازنده LAMTEC

نوع محصول ترنسمیتر لامبدا و سیستم اندازه‌گیری گاز دودکش

دسته محصول Flue Gas Measurement

کاربری اصلی اندازه‌گیری O₂ و تشخیص CO/H₂ یا COe

پروب‌های قابل اتصال LS2 و KS1D در نسخه‌های ECO، BF و Ex

اندازه‌گیری با LS2 اندازه‌گیری اکسیژن O₂

اندازه‌گیری با KS1D اندازه‌گیری O₂ و تشخیص CO/H₂ یا COe

محدوده اندازه‌گیری O₂ 0 تا 21 درصد حجمی با پروب LS2 یا KS1D

محدوده اندازه‌گیری CO/H₂ 0 تا 10,000 ppm با پروب KS1D

دقت اندازه‌گیری O₂ ±5٪ از مقدار اندازه‌گیری، حداکثر ±0.3 درصد حجمی

دقت اندازه‌گیری CO/H₂ ±25٪ از مقدار اندازه‌گیری، حداکثر ±20 ppm

جنس محفظه محفظه فولادی کامپکت و مقاوم، با گزینه استنلس‌استیل

درجه حفاظت قابل ارائه با IP65 در پیکربندی‌های مناسب

سطح ایمنی SIL1 در نسخه استاندارد مطابق DIN EN 61508

پیکربندی SIL2 قابل دستیابی با دو ترنسمیتر در پیکربندی 1oo2

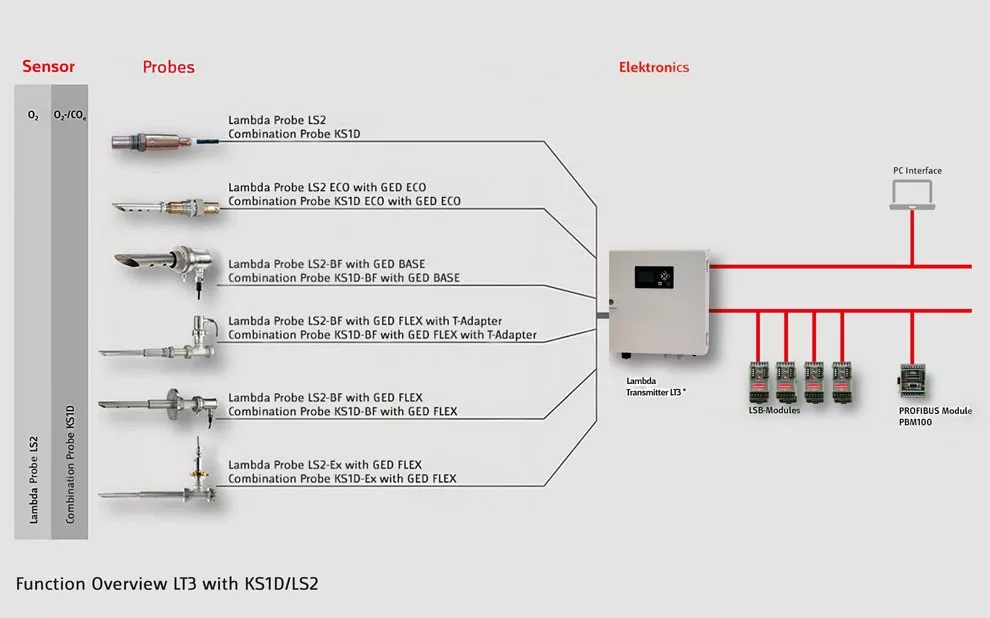

پروب‌های قابل استفاده با LT3

LT3 برای اتصال به پروب‌های LS2 و KS1D طراحی شده است. انتخاب پروب باید براساس نوع اندازه‌گیری، دمای گاز دودکش، میزان گردوغبار، سرعت گاز، نوع سوخت و نیاز پروژه به نسخه Ex انجام شود.

LS2 / KS1D ECO راهکار اقتصادی برای کاربردهای استاندارد

LS2 / KS1D-BF راهکار استاندارد برای شرایط صنعتی و گردوغبار متوسط

LS2 / KS1D-Ex مناسب برای محیط‌های دارای الزامات ضدانفجار

Gas Extraction GED ECO، GED BASE یا GED FLEX بسته به پیکربندی

حداکثر دمای کاربرد بسته به نوع پروب تا 300، 550 یا 1400 درجه سانتی‌گراد

سطح گردوغبار بسته به نوع پروب تا 100، 200 یا 1000mg/Nm³

سوخت‌های قابل پشتیبانی گاز طبیعی، نفت سبک و سایر سوخت‌ها براساس درخواست

سرعت گاز دودکش در برخی پیکربندی‌ها تا کمتر از 30m/s

امکانات و تجهیزات جانبی

ماژول خروجی آنالوگ جریان 0/4 تا 20mA
ماژول خروجی آنالوگ ولتاژ 0/2 تا 10V
ماژول خروجی دیجیتال برای پیام‌های عملکرد، وضعیت و مقادیر حدی
ماژول ارتباط صنعتی PROFIBUS DP
ماژول محاسبه راندمان همراه با اندازه‌گیری دمای گاز خروجی
قابل استفاده همراه با پروب KS1D ECO به عنوان پروب رایج
پشتیبانی از پیکربندی‌های اقتصادی و استاندارد مانند LT3 + KS1D ECO + GED ECO
پشتیبانی از پیکربندی‌های صنعتی مانند LT3 + KS1D-BF + GED BASE

موارد مصرف و کاربرد سیستم LT3

سیستم LT3 برای پروژه‌هایی مناسب است که به یک راهکار کامپکت و اقتصادی برای پایش گاز دودکش و کنترل کیفیت احتراق نیاز دارند. این محصول در ترکیب با پروب LS2 برای اندازه‌گیری اکسیژن و در ترکیب با KS1D برای اندازه‌گیری هم‌زمان O₂ و تشخیص CO/H₂ استفاده می‌شود.

اندازه‌گیری اکسیژن O₂ در گازهای خروجی احتراق
تشخیص CO/H₂ یا COe در ترکیب با پروب KS1D
پایش کیفیت احتراق در بویلرها، کوره‌ها و مشعل‌های صنعتی
کمک به تشخیص احتراق ناقص و شرایط نامطلوب فرآیند
بهینه‌سازی احتراق و کمک به کاهش مصرف سوخت
استفاده در پروژه‌هایی که راهکار اقتصادی‌تر از LT2 موردنیاز است
کاربرد در محیط‌های صنعتی با نیاز به محفظه مقاوم و کامپکت
استفاده در محیط‌های Ex با پروب و پیکربندی مناسب
اتصال به سیستم‌های کنترل و اتوماسیون از طریق خروجی‌های آنالوگ، دیجیتال و PROFIBUS DP

نمونه پیکربندی‌های کاربردی

LT3 همراه با KS1D ECO و GED ECO

این ترکیب به عنوان یک راهکار اقتصادی معرفی شده و برای کاربردهایی مناسب است که شرایط فرآیند استانداردتر است و پروژه به اندازه‌گیری O₂ و تشخیص CO/H₂ با هزینه منطقی نیاز دارد.

LT3 همراه با KS1D-BF و GED BASE

این ترکیب به عنوان راهکار استاندارد معرفی شده و برای بسیاری از کاربردهای صنعتی که شرایط گاز دودکش کمی سخت‌تر از کاربردهای ساده است، انتخاب مناسبی محسوب می‌شود.

LT3 در پیکربندی Ex

برای پروژه‌هایی که ناحیه نصب دارای الزامات ضدانفجار است، استفاده از نسخه‌های Ex همراه با پروب‌های مناسب LS2-Ex یا KS1D-Ex باید در طراحی سیستم بررسی شود.

معیارهای انتخاب و استانداردها

انتخاب LT3 باید براساس هدف اندازه‌گیری، نوع پروب، دمای گاز دودکش، میزان گردوغبار، سرعت گاز، نوع سوخت، نیاز به نسخه Ex، نیاز به خروجی‌های سیگنال و سطح ایمنی موردنیاز انجام شود. اگر هدف فقط اندازه‌گیری O₂ باشد، LS2 گزینه مناسبی است؛ اما برای اندازه‌گیری O₂ همراه با تشخیص CO/H₂ یا COe، پروب KS1D باید در نظر گرفته شود.

انتخاب براساس نوع اندازه‌گیری

برای اندازه‌گیری صرف اکسیژن O₂ از پروب LS2 استفاده می‌شود. برای اندازه‌گیری O₂ همراه با تشخیص مؤلفه‌های اکسیدشونده CO/H₂ یا COe، پروب ترکیبی KS1D انتخاب مناسب‌تری است.

انتخاب براساس شرایط فرآیند

در کاربردهای استاندارد می‌توان از نسخه ECO استفاده کرد. در شرایط صنعتی سنگین‌تر، نسخه BF یا Ex و سیستم‌های استخراج گاز مناسب باید براساس دما، گردوغبار و سرعت گاز انتخاب شوند.

نیاز به سطح ایمنی SIL

LT3 در نسخه استاندارد دارای SIL1 است. برای پروژه‌هایی که به SIL2 نیاز دارند، پیکربندی ویژه 1oo2 با دو ترنسمیتر و یک پروب KS1D برای هر ترنسمیتر باید بررسی شود.

ارتباط با سیستم کنترل

در پروژه‌هایی که نیاز به ارسال سیگنال به PLC یا سیستم اتوماسیون وجود دارد، می‌توان از ماژول‌های خروجی آنالوگ، خروجی دیجیتال و PROFIBUS DP استفاده کرد.

محاسبه راندمان احتراق

اگر پروژه به تحلیل راندمان احتراق نیاز داشته باشد، استفاده از ماژول محاسبه راندمان همراه با اندازه‌گیری دمای گاز خروجی می‌تواند در انتخاب تجهیزات جانبی لحاظ شود.

تأمین و پشتیبانی در ایران

برای انتخاب دقیق مدل، بررسی نوع پروب، دریافت دیتاشیت، سفارش محصول و هماهنگی پشتیبانی، شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران آماده ارائه مشاوره تخصصی است.

استانداردها و تاییدیه‌های اعلام‌شده برای LT3

EC Type Examination Certificate براساس DIN EN 16340، فقط در ترکیب با KS1D
EC Type Examination Certificate براساس DIN EN 60730-1
CE Declaration of Conformity براساس 2014/35/EU مربوط به Low Voltage Directive
CE Declaration of Conformity براساس 2014/30/EU مربوط به EMC Directive
CE Declaration of Conformity براساس 2011/65/EU مربوط به RoHS
تاییدیه آمریکا و کانادا شامل UL 60730-1 و CAN/CSA-E60730-1
SIL1 براساس DIN EN 61508 بخش‌های 1، 2 و 3
SIL2 براساس DIN EN 50156-1 بند 10 و DIN EN 61511-1 در پیکربندی ویژه با دو ترنسمیتر
