مشخصات فنی سیستم اندازهگیری LT3-F
LT3-F یک ترنسمیتر لامبدا مبتنی بر میکروپروسسور است که برای اندازهگیری O₂ و تشخیص
COe در گازهای خروجی فرآیندهای احتراق استفاده میشود. این سیستم در مقایسه با LT2 و LT3
دارای یک پردازنده مانیتورینگ اضافی است و به همین دلیل در ترکیب کامل با کنترلرهای مشعل
LAMTEC، برای بهینهسازی احتراق CO/H₂ با سطح SIL2 قابل استفاده است. نکته مهم این است که
سطح ایمنی SIL2 مربوط به عملکرد کل سیستم کامل، یعنی ترنسمیتر، پروب و کنترلر مشعل LAMTEC است.
نام محصول
Measuring System LT3-F
برند سازنده
LAMTEC
نوع محصول
سیستم اندازهگیری گاز دودکش و بهینهسازی احتراق
دسته محصول
Flue Gas Measurement
کاربری اصلی
اندازهگیری O₂ و تشخیص CO/H₂ یا COe
سطح ایمنی عملکردی
SIL2 در ترکیب با سیستم کنترل مشعل LAMTEC
پروبهای قابل اتصال
KS1D ECO و KS1D-BF
سیستمهای کنترل سازگار
BT300، ETAMATIC، FMS، VMS و CMS
پردازنده مانیتورینگ
دارای پردازنده مانیتورینگ اضافه نسبت به LT2 و LT3
محدوده اندازهگیری O₂
0 تا 21 درصد حجمی
محدوده اندازهگیری COe
0 تا 10,000 ppm با پروب KS1D
دقت اندازهگیری O₂
±5٪ از مقدار اندازهگیری، حداکثر ±0.3 درصد حجمی
دقت اندازهگیری COe
±25٪ از مقدار اندازهگیری، حداکثر ±20 ppm
ویژگی بهرهبرداری
مقرونبهصرفه، اثباتشده در عملکرد و کمنیاز به نگهداری
کاربرد اصلی صنعتی
بهینهسازی تطبیقی CO/H₂ در فرآیندهای احتراق
گواهیها
CE و SIL2 مطابق DIN EN 61508

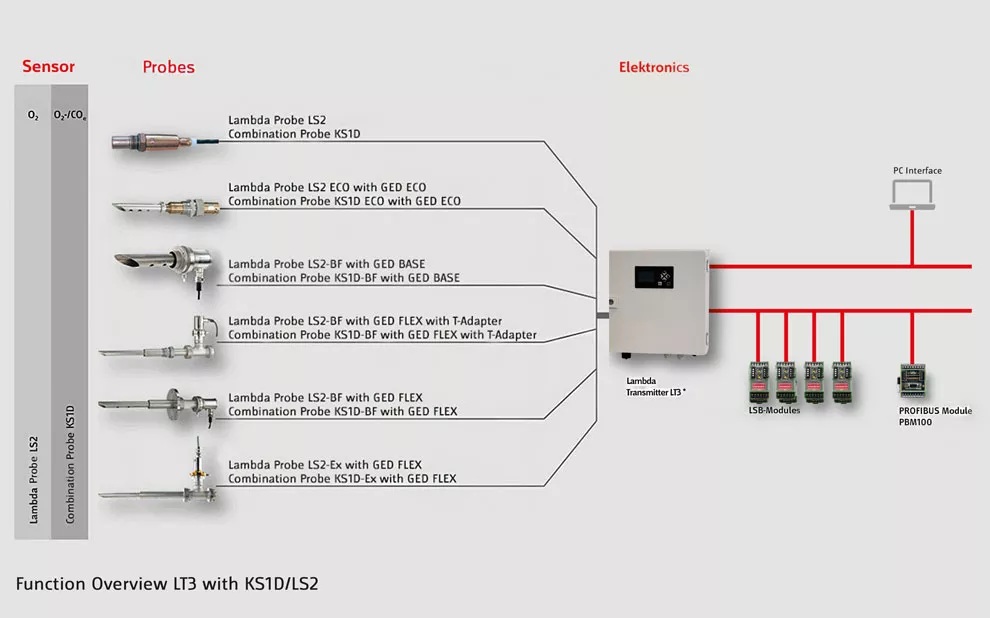

پروبها و پیکربندیهای قابل استفاده با LT3-F
LT3-F برای کار با پروبهای KS1D طراحی شده است. انتخاب نوع پروب و سیستم استخراج گاز
باید براساس دمای گاز دودکش، میزان گردوغبار، نوع سوخت، سرعت گاز، نیاز به کالیبراسیون
خودکار و شرایط واقعی فرآیند انجام شود.
KS1D ECO
راهکار اقتصادی برای کاربردهای استاندارد
KS1D-BF
مناسب برای کاربردهای صنعتی با شرایط سختتر
Gas Extraction
GED ECO، GED BASE یا GED FLEX بسته به پیکربندی
Purging
در پیکربندیهای مشخص با GED FLEX قابل استفاده است
کالیبراسیون خودکار
در پیکربندیهای مشخص قابل استفاده است
حداکثر دمای کاربرد
بسته به پیکربندی تا 300، 550 یا 1400 درجه سانتیگراد
سطح گردوغبار
بسته به پیکربندی تا 100، 200 یا 1000mg/Nm³
درجه حفاظت
IP42 یا IP65 بسته به پروب و پیکربندی
سرعت گاز دودکش
در پیکربندیهای مشخص تا کمتر از 30m/s
زمان پاسخ O₂
t60/t90 برابر 3s/9s
زمان پاسخ COe
t60/t90 برابر 9s/13s
سوختهای قابل پشتیبانی
نفت سبک، گاز طبیعی و سایر سوختها براساس درخواست
نمونه پیکربندی معرفیشده
- LT3-F + KS1D ECO + GED ECO: راهکار اقتصادی برای اندازهگیری O₂ و تشخیص COe در کاربردهای استاندارد.
- KS1D ECO: پروب رایج و تیپیکال معرفیشده برای LT3-F.
- KS1D-BF: گزینه مناسبتر برای شرایط صنعتی سختتر، دمای بالاتر یا گردوغبار بیشتر.
- GED ECO / GED BASE / GED FLEX: سیستمهای استخراج گاز قابل انتخاب براساس شرایط نصب و فرآیند.
امکانات و تجهیزات جانبی
- ماژول خروجی آنالوگ جریان 0/4 تا 20mA
- ماژول خروجی آنالوگ ولتاژ 0/2 تا 10V
- ماژول خروجی دیجیتال برای پیامهای عملکرد، وضعیت و مقادیر حدی
- ماژول ارتباط صنعتی PROFIBUS DP
- ماژول محاسبه راندمان همراه با اندازهگیری دمای گاز خروجی
- قابل استفاده به عنوان بخشی از سیستم کامل بهینهسازی احتراق LAMTEC
معیارهای انتخاب و استانداردها
انتخاب LT3-F باید براساس نیاز پروژه به بهینهسازی CO/H₂، نوع کنترلر مشعل، نوع پروب KS1D،
شرایط گاز دودکش، دمای فرآیند، میزان گردوغبار، نیاز به کالیبراسیون خودکار، نوع ارتباط
صنعتی و سطح ایمنی موردنیاز انجام شود. همچنین باید توجه داشت که SIL2 فقط زمانی معتبر است
که LT3-F به عنوان بخشی از سیستم کامل و سازگار LAMTEC استفاده شود.
انتخاب براساس سیستم کنترل مشعل
LT3-F برای استفاده همراه با سیستمهای BT300، ETAMATIC، FMS، VMS و CMS معرفی شده است.
پیش از انتخاب، باید سازگاری سیستم کنترل موجود یا طراحیشده با LT3-F بررسی شود.
توجه به اعتبار SIL2 در کل سیستم
سطح SIL2 مربوط به کل سیستم کامل است، نه فقط یک جزء بهتنهایی. بنابراین انتخاب پروب،
ترنسمیتر، کنترلر و نحوه یکپارچهسازی باید مطابق الزامات LAMTEC و استانداردهای ایمنی انجام شود.
انتخاب پروب KS1D مناسب
برای کاربردهای استاندارد، KS1D ECO میتواند گزینه اقتصادی باشد. برای شرایط صنعتی سختتر،
دمای بالاتر یا گردوغبار بیشتر، باید نسخه KS1D-BF و سیستم استخراج گاز مناسب بررسی شود.
شرایط دما، گردوغبار و سرعت گاز
در انتخاب نهایی باید دمای گاز دودکش، میزان گردوغبار، سرعت گاز و نیاز به Purging یا
کالیبراسیون خودکار با پیکربندیهای موجود مانند GED ECO، GED BASE و GED FLEX تطبیق داده شود.
ارتباط با سیستم کنترل
ماژولهای خروجی آنالوگ، خروجی دیجیتال، PROFIBUS DP و ماژول محاسبه راندمان امکان
اتصال LT3-F به سیستمهای کنترل، مانیتورینگ و مدیریت انرژی را فراهم میکنند.
تأمین و پشتیبانی در ایران
برای انتخاب دقیق مدل، بررسی پروب مناسب، دریافت دیتاشیت، سفارش محصول و هماهنگی پشتیبانی،
شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران آماده ارائه مشاوره تخصصی است.
استانداردها و تاییدیههای اعلامشده برای LT3-F
- EC Type Examination Certificate براساس DIN EN 16340، فقط در ترکیب با KS1D
- EC Type Examination Certificate براساس DIN EN 60730-1
- EC Type Examination Certificate براساس DIN EN 13611
- CE Declaration of Conformity براساس 2014/35/EU مربوط به Low Voltage Directive
- CE Declaration of Conformity براساس 2014/30/EU مربوط به EMC Directive
- CE Declaration of Conformity براساس 2011/65/EU مربوط به RoHS
- SIL2 براساس DIN EN 61508
