محصولات اندازه‌گیری گاز دودکش LAMTEC

سیستم اندازه‌گیری O₂ و NOx مدل NT1 لمتک

Q: 1. سیستم NT1 لمتک چیست؟

NT1 یک سیستم اندازهگیری گاز دودکش از شرکت LAMTEC است که همراه با پروب ترکیبی KS2DNOx برای اندازهگیری همزمان اکسیژن O₂ و اکسیدهای نیتروژن NOx در گازهای خروجی احتراق استفاده میشود.

Q: 2. NT1 چه تفاوتی با سیستمهای LT دارد؟

سیستمهای LT بیشتر برای اندازهگیری O₂ و در برخی مدلها CO/H₂ یا COe استفاده میشوند؛ اما NT1 بهطور تخصصی برای اندازهگیری همزمان O₂ و NOx طراحی شده است. بنابراین برای پروژههایی که پایش NOx اهمیت دارد، NT1 انتخاب مناسبتری است.

Q: 3. آیا NT1 به آمادهسازی گاز نمونه نیاز دارد؟

خیر. NT1 اندازهگیری را بهصورت مستقیم داخل گاز دودکش یا in situ انجام میدهد و به همین دلیل در بسیاری از کاربردها نیازی به آمادهسازی گاز نمونه ندارد.

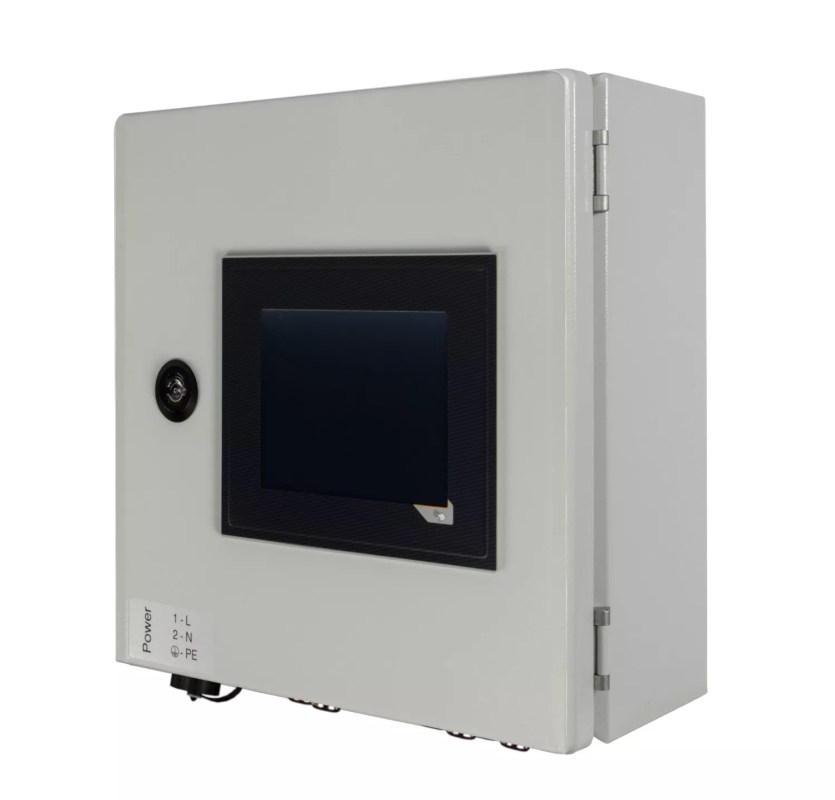

سیستم اندازه‌گیری NT1 از شرکت LAMTEC یک راهکار نوآورانه برای اندازه‌گیری هم‌زمان اکسیژن O₂ و اکسیدهای نیتروژن NOx در گازهای خروجی تأسیسات احتراق است. این محصول در ترکیب با پروب ترکیبی KS2DNOx استفاده می‌شود و اندازه‌گیری را به‌صورت مستقیم داخل مسیر گاز دودکش یا in situ انجام می‌دهد؛ بنابراین در بسیاری از کاربردها نیازی به آماده‌سازی پیچیده گاز نمونه وجود ندارد. NT1 با پنل لمسی مدرن، زمان پاسخ کوتاه، امکان پایش و بهینه‌سازی فرآیند احتراق و قابلیت اتصال تا 4 پروب به هر دستگاه، برای بویلرها، کوره‌ها، مشعل‌ها و تأسیسات صنعتی گزینه‌ای دقیق و کاربردی است. شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران، تأمین، مشاوره فنی، انتخاب مدل و پشتیبانی این محصول را برای صنایع مختلف ارائه می‌دهد.

مشخصات فنی موارد مصرف معیارها و استانداردها

مشخصات فنی سیستم اندازه‌گیری NT1

NT1 یک ترنسمیتر NOx برای اندازه‌گیری هم‌زمان O₂ و NOx در گازهای خروجی فرآیندهای احتراق است. این سیستم همراه با پروب KS2DNOx برای اندازه‌گیری مستقیم در گاز دودکش طراحی شده و به دلیل اندازه‌گیری in situ، نیاز به آماده‌سازی گاز نمونه را کاهش می‌دهد. این ویژگی باعث می‌شود زمان پاسخ سیستم کوتاه‌تر باشد و داده‌های اندازه‌گیری برای پایش و بهینه‌سازی احتراق با سرعت و دقت بیشتری در اختیار اپراتور یا سیستم کنترل قرار بگیرد.

نام محصول Measuring System NT1

برند سازنده LAMTEC

نوع محصول ترنسمیتر NOx و سیستم اندازه‌گیری گاز دودکش

دسته محصول Flue Gas Measurement

کاربری اصلی اندازه‌گیری هم‌زمان O₂ و NOx

پروب قابل اتصال Combination Probe KS2DNOx

روش اندازه‌گیری اندازه‌گیری مستقیم داخل گاز دودکش یا in situ

آماده‌سازی گاز نمونه در حالت اندازه‌گیری مستقیم، نیاز به آماده‌سازی گاز نمونه ندارد

تعداد پروب قابل اتصال امکان اتصال تا 4 پروب به هر NT1

رابط کاربری پنل لمسی مدرن برای نمایش و کاربری دستگاه

محدوده اندازه‌گیری O₂ 0 تا 21 درصد حجمی

محدوده اندازه‌گیری NOx 0 تا 1,000 ppm یا 0 تا 2,000 mg/Nm³

دقت اندازه‌گیری O₂ ±8٪ از مقدار اندازه‌گیری، حداکثر ±0.2 درصد حجمی

دقت اندازه‌گیری NOx ±10٪ از مقدار اندازه‌گیری، حداکثر ±3 ppm یا ±6 mg/Nm³

زمان پاسخ O₂ کمتر از 10 ثانیه

ارتباط داخلی LAMTEC SYSTEM BUS یا LSB

پروب KS2DNOx و سیستم استخراج گاز

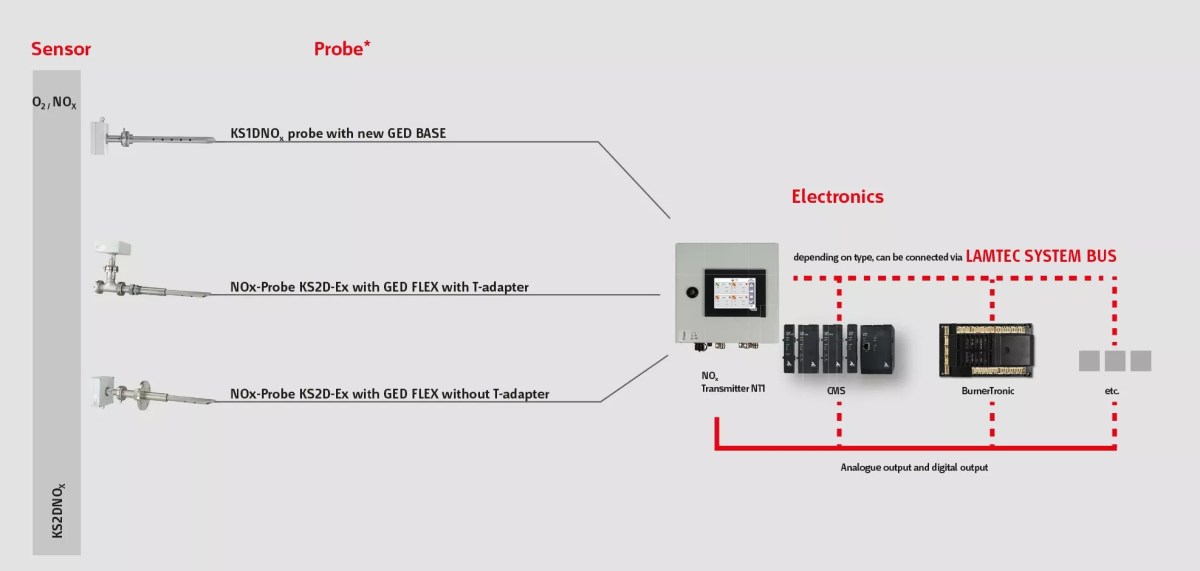

پروب ترکیبی KS2DNOx برای اندازه‌گیری O₂ و NOx با NT1 استفاده می‌شود. این پروب بسته به شرایط فرآیند می‌تواند با سیستم استخراج گاز GED BASE یا GED FLEX انتخاب شود. انتخاب پیکربندی مناسب باید براساس دمای گاز دودکش، میزان گردوغبار، سرعت گاز، نوع سوخت و شرایط واقعی نصب انجام شود.

نوع سنسور KS2DNOx

Gas Extraction GED BASE یا GED FLEX

Purging با GED BASE ندارد

Purging با GED FLEX دارد

کالیبراسیون خودکار ندارد

حداکثر دمای GED BASE تا 550 درجه سانتی‌گراد

حداکثر دمای GED FLEX تا 1400 درجه سانتی‌گراد

سطح گردوغبار با GED BASE تا 100mg/Nm³

سطح گردوغبار با GED FLEX تا 1000mg/Nm³

درجه حفاظت IP65

سرعت گاز دودکش بسته به پیکربندی، تا کمتر از 30m/s

سوخت‌های قابل پشتیبانی نفت سبک، گاز طبیعی و سایر سوخت‌ها براساس درخواست

رابط‌ها و تجهیزات جانبی

4 خروجی آنالوگ جریان 0/4 تا 20mA یا خروجی ولتاژ 0 تا 10V
امکان استفاده از خروجی‌های آنالوگ به ازای هر ماژول، با قابلیت استفاده از حداکثر 2 ماژول
6 خروجی دیجیتال قابل پیکربندی به ازای هر ماژول
امکان استفاده از خروجی‌های دیجیتال با قابلیت استفاده از حداکثر 2 ماژول
ارتباط داخلی از طریق LAMTEC SYSTEM BUS یا LSB
پنل لمسی مدرن برای نمایش داده‌ها و کاربری دستگاه
پیکربندی NT1 + KS2DNOx + GED FLEX برای کاربردهای دمای بالا
قابل استفاده همراه با تجهیزات جانبی معرفی‌شده در کاتالوگ محصولات LAMTEC

موارد مصرف و کاربرد سیستم NT1

سیستم NT1 برای پروژه‌هایی مناسب است که علاوه بر اندازه‌گیری اکسیژن، پایش NOx نیز اهمیت دارد. در بسیاری از تأسیسات احتراق، اندازه‌گیری NOx برای کنترل آلایندگی، بررسی کیفیت احتراق، تنظیم بهتر نسبت هوا به سوخت و پایش عملکرد مشعل یا کوره ضروری است. NT1 با اندازه‌گیری مستقیم در گاز دودکش، اطلاعات لازم را برای مانیتورینگ و بهینه‌سازی فرآیند در اختیار سیستم کنترل و تیم بهره‌برداری قرار می‌دهد.

اندازه‌گیری هم‌زمان O₂ و NOx در گازهای خروجی احتراق
پایش آلاینده‌های NOx در بویلرها، کوره‌ها و مشعل‌های صنعتی
کنترل کیفیت احتراق و بررسی شرایط فرآیند در محدوده λ بزرگ‌تر از 1
استفاده در پروژه‌هایی که نیاز به اندازه‌گیری مستقیم و in situ دارند
کاربرد در فرآیندهایی که آماده‌سازی گاز نمونه باید کاهش پیدا کند
پایش و بهینه‌سازی احتراق برای کاهش مصرف انرژی و کنترل انتشار آلاینده‌ها
استفاده در کاربردهای دمای بالا همراه با GED FLEX تا 1400 درجه سانتی‌گراد
استفاده در محیط‌های دارای گردوغبار بیشتر با پیکربندی مناسب GED FLEX
اتصال چند پروب به یک NT1 برای پایش چند نقطه اندازه‌گیری در یک پروژه صنعتی

کاربرد در شرایط مختلف صنعتی

پایش هم‌زمان O₂ و NOx

NT1 برای پروژه‌هایی مناسب است که اپراتور فقط به مقدار اکسیژن نیاز ندارد، بلکه باید میزان NOx نیز برای تحلیل کیفیت احتراق، کنترل آلایندگی و بهینه‌سازی عملکرد سیستم اندازه‌گیری شود.

کاربردهای دمای بالا

در فرآیندهایی که دمای گاز دودکش بالاست، پیکربندی NT1 همراه با KS2DNOx و GED FLEX برای کاربردهای دمای بالا معرفی شده و می‌تواند تا 1400 درجه سانتی‌گراد استفاده شود.

پایش چند نقطه اندازه‌گیری

امکان اتصال تا 4 پروب به هر NT1 باعث می‌شود این سیستم برای پروژه‌هایی که نیاز به پایش چند نقطه در مسیرهای مختلف دودکش یا چند تجهیز احتراقی دارند، انتخابی کاربردی باشد.

معیارهای انتخاب و استانداردها

انتخاب NT1 باید براساس نیاز پروژه به اندازه‌گیری NOx و O₂، تعداد نقاط اندازه‌گیری، دمای گاز دودکش، میزان گردوغبار، سرعت گاز، نوع سوخت، نیاز به GED BASE یا GED FLEX، تعداد خروجی‌های آنالوگ و دیجیتال و نحوه اتصال به سیستم کنترل انجام شود. اگر فرآیند دارای دمای بالا یا گردوغبار بیشتر باشد، انتخاب پیکربندی GED FLEX اهمیت بیشتری پیدا می‌کند.

انتخاب براساس هدف اندازه‌گیری

اگر پروژه فقط به اندازه‌گیری O₂ نیاز داشته باشد، محصولات سری LT می‌توانند بررسی شوند؛ اما اگر اندازه‌گیری هم‌زمان O₂ و NOx موردنیاز باشد، NT1 همراه با KS2DNOx انتخاب تخصصی‌تری است.

انتخاب سیستم استخراج گاز

برای شرایط استاندارد، GED BASE می‌تواند گزینه مناسبی باشد. برای دمای بالا، سطح گردوغبار بیشتر یا نیاز به Purging، استفاده از GED FLEX باید در طراحی سیستم بررسی شود.

توجه به دما و گردوغبار

در کاربردهای استاندارد، محدودیت دمایی تا 550 درجه سانتی‌گراد و گردوغبار تا 100mg/Nm³ مطرح است؛ اما در پیکربندی GED FLEX، دما تا 1400 درجه سانتی‌گراد و گردوغبار تا 1000mg/Nm³ قابل بررسی است.

اتصال چند پروب به یک سیستم

در پروژه‌هایی که چند نقطه اندازه‌گیری وجود دارد، قابلیت اتصال تا 4 پروب به هر NT1 می‌تواند تعداد تجهیزات مستقل، پیچیدگی نصب و هزینه کلی سیستم را مدیریت‌پذیرتر کند.

ارتباط با سیستم کنترل

خروجی‌های آنالوگ، خروجی‌های دیجیتال قابل پیکربندی و LAMTEC SYSTEM BUS امکان ارسال داده‌های اندازه‌گیری و وضعیت سیستم به تجهیزات کنترلی و مانیتورینگ را فراهم می‌کنند.

تأمین و پشتیبانی در ایران

برای انتخاب دقیق مدل، بررسی پروب KS2DNOx، انتخاب GED BASE یا GED FLEX، دریافت دیتاشیت، سفارش محصول و هماهنگی پشتیبانی، شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران آماده ارائه مشاوره تخصصی است.
