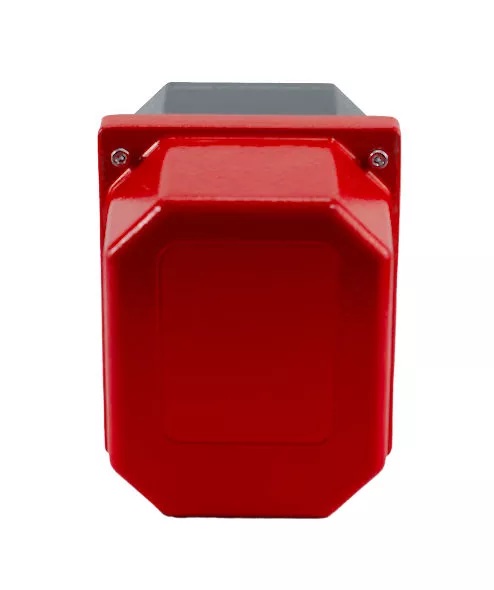

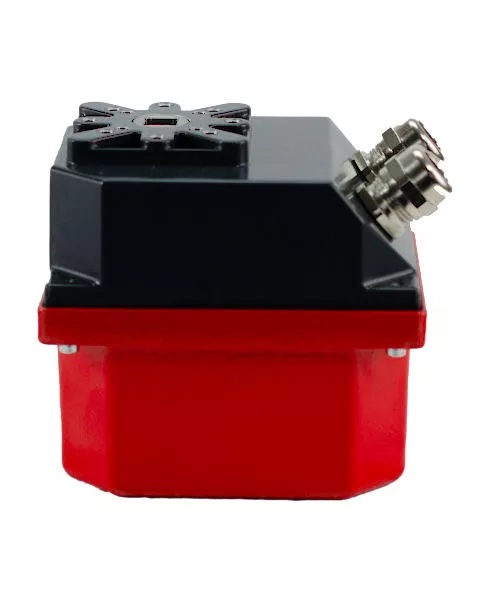

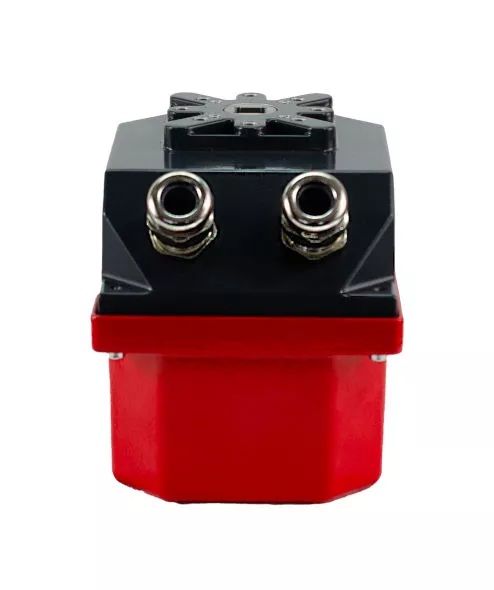

مشخصات فنی عملگر TPS 4.5 Nm
عملگر TPS4.2 یک اکچویتور الکتریکی با گشتاور 4.5 نیوتنمتر است که برای کنترل دقیق موقعیت
در سیستمهای احتراق و کاربردهای صنعتی استفاده میشود. این محصول با طراحی کامپکت، حفاظت
IP65 و فیدبک موقعیت از طریق پتانسیومتر 5 کیلو اهم، برای پروژههایی مناسب است که کنترل
پایدار، نصب فشرده و بازخورد موقعیت قابل اعتماد اهمیت دارد.
نام محصول
Actuator TPS 4.5 Nm
مدل محصول
LAMTEC TPS4.2
برند سازنده
LAMTEC
نوع محصول
عملگر الکتریکی / Electric Actuator
دسته محصول
Actuators, Control Valves & Dampers
گشتاور نامی
4.5 نیوتنمتر
نسخه فعلی قابل ارائه
در حال حاضر فقط به صورت نسخه 120V اعلام شده است
فیدبک موقعیت
پتانسیومتر CONTELEC 5 kΩ
نوع خروجی مکانیکی

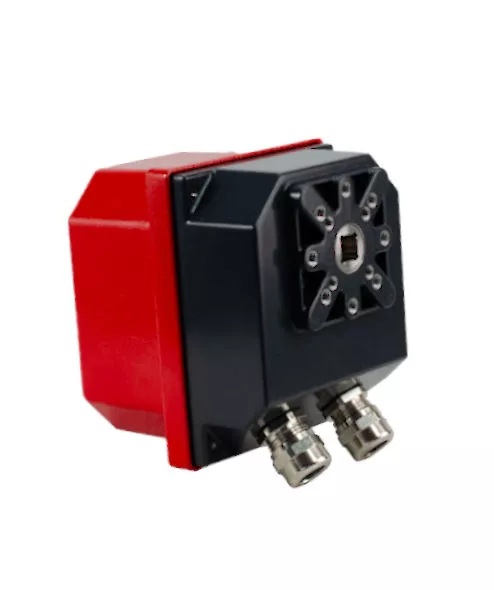

دارای درایو چهارگوش داخلی با امکان استفاده از شفتهای دندانهدار اختیاری
پیکربندی شفت خروجی
امکان پیکربندی منعطف شفت خروجی
درجه حفاظت
IP65
دمای محیط
10- تا 60+ درجه سانتیگراد
نوع طراحی
محفظه کامپکت
کاربری اصلی
کنترل موقعیت در سیستمهای احتراق و کاربردهای صنعتی
سازگاری سیستمی
CMS، ETAMATIC، FMS، VMS و سایر کاربردهای صنعتی مرتبط
ویژگیهای مهم طراحی TPS4.2
طراحی این عملگر بر پایه کنترل دقیق موقعیت و بازخورد قابل اعتماد انجام شده است. استفاده از
پتانسیومتر تستشده و اتصال بدون لقی و مثبتدرگیر، باعث میشود موقعیت عملگر با دقت بیشتری
به سیستم کنترل گزارش شود. این ویژگی در کاربردهای احتراقی که موقعیت دمپر یا شیر کنترلی روی
کیفیت احتراق، نسبت هوا به سوخت و ایمنی فرآیند اثر میگذارد، اهمیت زیادی دارد.
- گشتاور 4.5 نیوتنمتر برای کاربردهای سبک و دقیق کنترل موقعیت
- فیدبک موقعیت از طریق پتانسیومتر CONTELEC 5 kΩ
- درجه حفاظت IP65 برای استفاده در محیطهای صنعتی
- محفظه کامپکت برای نصب در فضاهای محدود
- امکان پیکربندی منعطف شفت خروجی با استفاده از درایو چهارگوش داخلی و شفتهای اختیاری
- مناسب برای سیستمهای کنترل احتراق LAMTEC مانند CMS، ETAMATIC، FMS و VMS
- طراحی مناسب برای استفاده در تکنولوژی احتراق و کاربردهای صنعتی عمومی
موارد مصرف و کاربرد عملگر TPS 4.5 Nm
عملگر TPS4.2 برای پروژههایی مناسب است که در آنها یک اکچویتور الکتریکی کوچک، دقیق و قابل
اعتماد برای کنترل موقعیت موردنیاز است. این محصول میتواند به عنوان بخشی از سیستم CMS یا در
کنار سیستمهای ETAMATIC، FMS و VMS استفاده شود و در کنترل اجزایی مانند دمپر هوا، شیرهای
کنترلی و تجهیزات تنظیمی مرتبط با فرآیند احتراق نقش داشته باشد.
- استفاده به عنوان کامپوننت سیستم CMS لمتک
- قابل استفاده در سیستمهای ETAMATIC، FMS و VMS
- کنترل موقعیت دمپرها در سیستمهای احتراق صنعتی
- کنترل موقعیت شیرهای کنترلی در کاربردهای احتراق
- استفاده در پروژههایی که به فیدبک موقعیت با پتانسیومتر 5 kΩ نیاز دارند
- مناسب برای نصب در فضاهای محدود به دلیل طراحی کامپکت
- قابل استفاده در محیطهای صنعتی با نیاز به حفاظت IP65
- مناسب برای کاربردهای کنترل در تکنولوژی احتراق و صنایع مرتبط
کاربرد در سیستمهای احتراق LAMTEC
کاربرد در CMS
TPS4.2 به عنوان یکی از اجزای قابل استفاده در سیستم CMS معرفی شده است. در چنین پروژههایی،
عملگر میتواند برای کنترل دقیق موقعیت تجهیزات تنظیمی مانند دمپر یا شیر کنترلی استفاده شود.
کاربرد در ETAMATIC، FMS و VMS
این عملگر برای استفاده در کنار سیستمهای ETAMATIC، FMS و VMS نیز مناسب است و میتواند
در پروژههایی که کنترل الکترونیکی نسبت سوخت و هوا یا کنترل موقعیت اجزای احتراق مطرح است،
مورد استفاده قرار گیرد.
کاربردهای صنعتی عمومی
علاوه بر تکنولوژی احتراق، این عملگر برای سایر کاربردهای صنعتی که نیاز به حرکت کنترلشده،
فیدبک موقعیت و طراحی مقاوم در برابر شرایط محیطی دارند نیز قابل بررسی است.
معیارهای انتخاب و استانداردها
برای انتخاب عملگر TPS4.2 باید گشتاور موردنیاز، ولتاژ نسخه قابل ارائه، نوع فیدبک، شرایط
محیطی، درجه حفاظت، نوع اتصال مکانیکی، فضای نصب و سازگاری با سیستم کنترل بررسی شود.
از آنجایی که این محصول در حال حاضر فقط به صورت نسخه 120V اعلام شده، تطبیق ولتاژ پروژه
با مشخصات محصول قبل از سفارش اهمیت زیادی دارد.
انتخاب براساس گشتاور
این مدل دارای گشتاور 4.5 نیوتنمتر است و برای کاربردهایی مناسب است که به عملگر
کوچک و دقیق نیاز دارند. اگر بار مکانیکی یا اندازه دمپر بزرگتر باشد، باید مدلهای
TPS با گشتاور بالاتر بررسی شوند.
بررسی ولتاژ پروژه
طبق اطلاعات رسمی محصول، TPS4.2 در حال حاضر فقط به صورت نسخه 120V اعلام شده است.
بنابراین قبل از انتخاب نهایی باید ولتاژ تابلو و سیستم کنترل با این نسخه تطبیق داده شود.
فیدبک موقعیت قابل اعتماد
وجود پتانسیومتر CONTELEC 5 kΩ برای فیدبک موقعیت، این عملگر را برای کاربردهایی مناسب
میکند که سیستم کنترل باید از موقعیت واقعی عملگر اطلاع دقیق داشته باشد.
شرایط محیطی و درجه حفاظت
درجه حفاظت IP65 و محدوده دمای محیط 10- تا 60+ درجه سانتیگراد باعث میشود این مدل
برای بسیاری از محیطهای صنعتی قابل استفاده باشد؛ با این حال شرایط واقعی نصب باید بررسی شود.
اتصال بدون لقی و ایمنی مکانیکی
LAMTEC اعلام کرده که این عملگرها الزامات ایمنی مربوط به استفاده از پتانسیومترهای
تستشده و اتصال مثبتدرگیر، بدون لقی و مطمئن را برآورده میکنند. این موضوع برای دقت
کنترل موقعیت اهمیت زیادی دارد.
تأمین و پشتیبانی در ایران
برای انتخاب دقیق مدل، بررسی سازگاری با سیستم CMS، ETAMATIC، FMS یا VMS، دریافت دیتاشیت،
سفارش محصول و هماهنگی پشتیبانی، شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران
آماده ارائه مشاوره تخصصی است.
نکات فنی اعلامشده برای انتخاب TPS4.2
- مدل TPS4.2 با گشتاور 4.5 نیوتنمتر معرفی شده است.
- این محصول در حال حاضر فقط به صورت نسخه 120V در دسترس اعلام شده است.
- فیدبک موقعیت از طریق پتانسیومتر CONTELEC 5 kΩ انجام میشود.
- درجه حفاظت محصول IP65 است.
- دمای محیط قابل استفاده برای این عملگر 10- تا 60+ درجه سانتیگراد اعلام شده است.
- محفظه دستگاه کامپکت طراحی شده است.
- به دلیل درایو چهارگوش داخلی و شفتهای دندانهدار اختیاری، پیکربندی شفت خروجی انعطافپذیر است.
- این محصول برای CMS، ETAMATIC، FMS، VMS و سایر کاربردهای تکنولوژی احتراق و صنعت مناسب است.
