مشخصات فنی عملگر TPS60 لمتک
TPS60 یک عملگر الکتریکی با گشتاور 60 نیوتنمتر است که برای کنترل موقعیت در کاربردهای
احتراق و صنعت استفاده میشود. این عملگر به کمک فیدبک پتانسیومتر 5 kΩ، امکان اعلام موقعیت
عملگر به سیستم کنترل را فراهم میکند و با لیمیتسوئیچهای داخلی، محدوده حرکت آن قابل کنترل
و محدودسازی است. طراحی مقاوم با حفاظت IP65 نیز باعث میشود این مدل برای بسیاری از محیطهای
صنعتی قابل استفاده باشد.
نام محصول
Actuator TPS 60 Nm
مدل محصول
TPS60
برند سازنده
LAMTEC
نوع محصول
عملگر الکتریکی / Electronic Actuator
دسته محصول
Actuators, Control Valves & Dampers
گشتاور نامی
60 نیوتنمتر
فیدبک موقعیت
پتانسیومتر 5 kΩ از نوع Conductive Plastic
محدودسازی حرکت
دارای لیمیتسوئیچ برای محدود کردن حرکت عملگر
کنترل دستی
Electric Manual Override برای حرکت دستی برقی عملگر

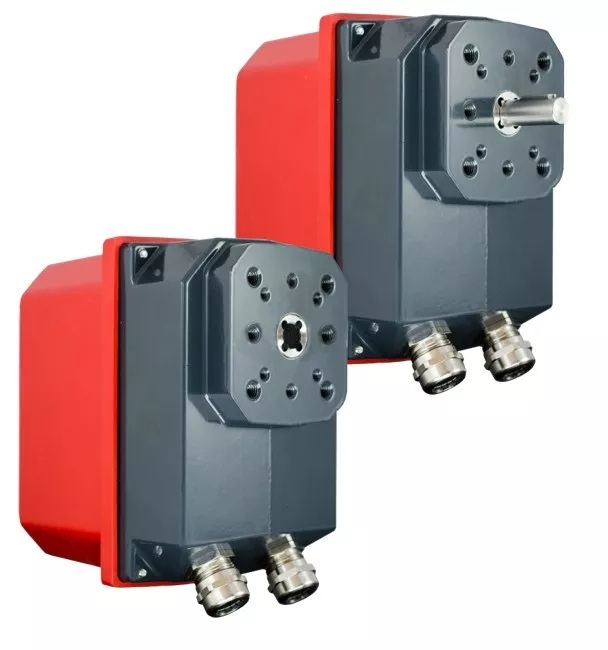

شفت خروجی
امکان شکلدهی منعطف شفت خروجی با درایو چهارگوش داخلی و شفتهای پلاگین اختیاری
درجه حفاظت
IP65
قابلیت سفارشیسازی
قابل سفارشیسازی با تأیید اختصاصی
کاربری اصلی
کنترل موقعیت در سیستمهای احتراق و کاربردهای صنعتی
سازگاری سیستمی
CMS، ETAMATIC، FMS، VMS و سایر کاربردهای تکنولوژی احتراق و صنعت
ویژگیهای مهم طراحی و عملکرد
طراحی TPS60 برای کاربردهایی مناسب است که به گشتاور بالاتر از مدلهای کوچکتر نیاز دارند.
این عملگر میتواند در کنترل دمپرهای بزرگتر، شیرهای کنترلی و اجزای مکانیکی سیستم احتراق
نقش مهمی داشته باشد. وجود فیدبک پتانسیومتر 5 kΩ به سیستم کنترل کمک میکند تا موقعیت واقعی
عملگر را دریافت کند و لیمیتسوئیچها نیز از حرکت خارج از محدوده تعریفشده جلوگیری میکنند.
- گشتاور 60 نیوتنمتر برای کاربردهای سنگینتر نسبت به مدلهای 6، 20 و 40 نیوتنمتر
- فیدبک موقعیت با پتانسیومتر 5 kΩ برای اعلام موقعیت عملگر به سیستم کنترل
- دارای لیمیتسوئیچ برای محدود کردن محدوده حرکت عملگر
- دارای Electric Manual Override برای کنترل دستی برقی
- درجه حفاظت IP65 برای استفاده در محیطهای صنعتی
- امکان استفاده از فرمهای مختلف شفت خروجی با درایو چهارگوش داخلی و شفتهای پلاگین اختیاری
- قابل استفاده در سیستمهای CMS، ETAMATIC، FMS، VMS و سایر کاربردهای تکنولوژی احتراق
- قابلیت سفارشیسازی در صورت تأیید اختصاصی پروژه
موارد مصرف و کاربرد عملگر TPS60
عملگر TPS60 برای پروژههایی مناسب است که در آنها تجهیزات مکانیکی به گشتاور بالاتری برای
تغییر موقعیت نیاز دارند. این محصول میتواند در سیستمهای کنترل احتراق، کنترل نسبت سوخت و هوا،
کنترل دمپرهای هوا، شیرهای کنترلی و اجزای تنظیمی مشعل استفاده شود. در پروژههایی که کنترل
دقیق موقعیت و فیدبک قابل اعتماد اهمیت دارد، TPS60 گزینهای کاربردی و صنعتی محسوب میشود.
- استفاده به عنوان کامپوننت سیستم CMS لمتک
- قابل استفاده در سیستمهای ETAMATIC، FMS و VMS
- کنترل موقعیت دمپرهای بزرگتر در سیستمهای احتراق صنعتی
- کنترل شیرهای کنترلی و تجهیزات تنظیمی در مسیر هوا یا سوخت
- استفاده در سیستمهایی که به گشتاور 60 نیوتنمتر نیاز دارند
- مناسب برای کاربردهایی که فیدبک موقعیت با پتانسیومتر 5 kΩ اهمیت دارد
- کاربرد در پروژههایی که درجه حفاظت IP65 برای شرایط محیطی موردنیاز است
- مناسب برای مشعلها، بویلرها، کورهها و فرآیندهای حرارتی صنعتی
کاربرد در سیستمهای کنترل احتراق
کاربرد در CMS
TPS60 میتواند به عنوان بخشی از سیستم CMS برای کنترل موقعیت اجزای مکانیکی مانند دمپرها
یا شیرهای کنترلی استفاده شود. در چنین کاربردهایی، فیدبک موقعیت و کنترل محدوده حرکت
نقش مهمی در عملکرد پایدار سیستم دارد.
کاربرد در ETAMATIC، FMS و VMS
در سیستمهایی مانند ETAMATIC، FMS و VMS که کنترل الکترونیکی نسبت سوخت و هوا اهمیت دارد،
عملگر TPS60 میتواند حرکت دقیق و قابل پایش اجزای تنظیمی را فراهم کند.
کاربردهای صنعتی با گشتاور بالاتر
زمانی که مدلهای 6، 20 یا 40 نیوتنمتر برای بار مکانیکی کافی نباشند، TPS60 میتواند
برای تجهیزات بزرگتر یا مقاومتر انتخاب شود و کنترل موقعیت مطمئنتری ارائه دهد.
معیارهای انتخاب و استانداردها
برای انتخاب TPS60 باید گشتاور موردنیاز تجهیز، نوع فیدبک، نیاز به لیمیتسوئیچ، نوع کنترل دستی،
درجه حفاظت، فرم شفت خروجی، سازگاری با سیستم کنترل و شرایط محیطی پروژه بررسی شود. همچنین
اگر پروژه نیاز به نسخه سفارشی داشته باشد، باید امکان تأیید اختصاصی توسط LAMTEC و هماهنگی
فنی قبل از سفارش انجام شود.
انتخاب براساس گشتاور
TPS60 با گشتاور 60 نیوتنمتر برای کاربردهایی مناسب است که به نیروی حرکتی بیشتری نسبت
به مدلهای 6، 20 و 40 نیوتنمتر نیاز دارند. انتخاب گشتاور باید براساس اندازه دمپر،
نوع شیر، مقاومت مکانیکی و شرایط بهرهبرداری انجام شود.
فیدبک موقعیت
وجود پتانسیومتر 5 kΩ از نوع conductive plastic باعث میشود سیستم کنترل بتواند موقعیت
عملگر را پایش کند. این ویژگی برای کنترل دقیق احتراق و هماهنگی اجزای سوخت و هوا اهمیت دارد.
محدودسازی ایمن حرکت
لیمیتسوئیچهای داخلی برای محدود کردن حرکت عملگر استفاده میشوند و از حرکت بیش از حد
یا خروج از محدوده مکانیکی تعریفشده جلوگیری میکنند.
کنترل دستی برقی
قابلیت Electric Manual Override در شرایط راهاندازی، سرویس، تست یا تنظیمات میدانی
بسیار کاربردی است و امکان کنترل دستی برقی عملگر را فراهم میکند.
سازگاری با سیستمهای LAMTEC
این عملگر برای CMS، ETAMATIC، FMS، VMS و سایر کاربردهای تکنولوژی احتراق و صنعت
مناسب معرفی شده است. قبل از سفارش باید سازگاری دقیق با کنترلر و نقشه کنترلی پروژه بررسی شود.
تأمین و پشتیبانی در ایران
برای انتخاب دقیق مدل، بررسی گشتاور، نوع فیدبک، شفت خروجی، دریافت دیتاشیت، سفارش محصول
و هماهنگی پشتیبانی، شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران آماده ارائه
مشاوره تخصصی است.
استانداردها و تاییدیههای اعلامشده برای TPS60
- CE Declaration of Conformity براساس DIN EN 12067-2
- CE Declaration of Conformity براساس DIN EN 13611
- CE Declaration of Conformity براساس DIN EN 60730-1
- CE Declaration of Conformity براساس DIN EN 60730-2-14
- 2014/35/EU مربوط به Low Voltage Directive
- 2014/30/EU مربوط به EMC Directive
- 2011/65/EU مربوط به RoHS
- اطلاعات مربوط به لوازم جانبی این محصول در کاتالوگ محصولات LAMTEC و از طریق واحد فروش قابل بررسی است
