محصولات پایش شعله

دستگاه پایش شعله F120I لمتک

Q: 1. دستگاه F120I لمتک چه کاربردی دارد؟

F120I برای پایش ایمن شعله در مشعلهای تکی، پلنتهای گرمایشی، کورههای فرآیندی و سیستمهای احتراق صنعتی استفاده میشود.

Q: 4. F120I چگونه نصب میشود؟

این محصول بهصورت ماژول پلاگینی روی ریل DIN نصب میشود و برای قرارگیری داخل تابلو کنترل طراحی شده است.

Q: 5. زمان واکنش F120I در صورت خاموش شدن شعله چقدر است؟

طبق دادههای فنی LAMTEC، زمان ایمنی یا واکنش در صورت خاموشی شعله میتواند 1، 3 یا 5 ثانیه باشد.

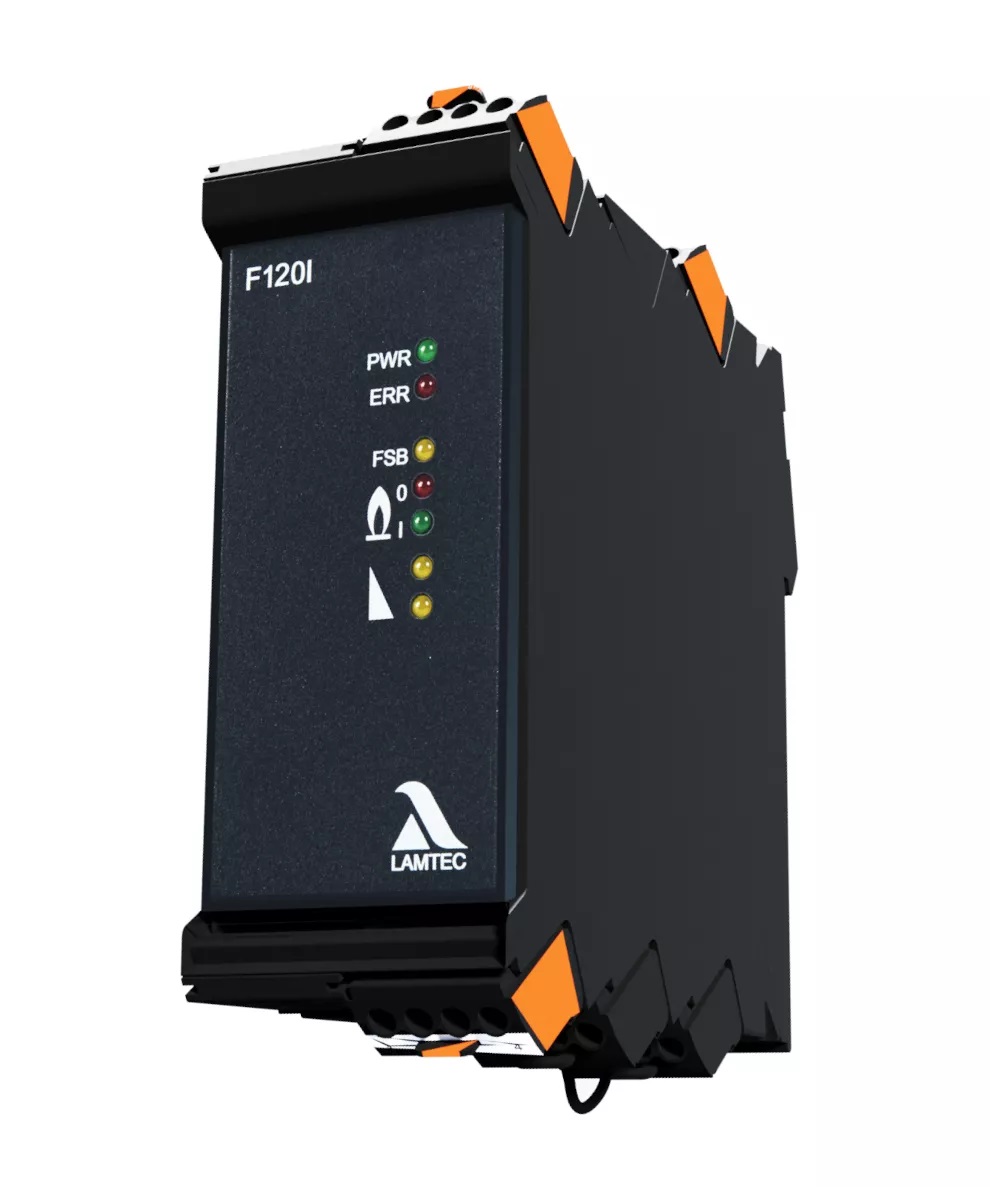

دستگاه پایش شعله F120I لمتک یک راهکار ایمن و پیشرفته برای مانیتورینگ شعله در مشعل‌های صنعتی است. این محصول حاصل توسعه مداوم مدل شناخته‌شده F130I بوده و با قابلیت عملکرد پیوسته، ساختار دوکاناله و خودپایش الکترونیکی، برای کنترل قابل اعتماد وضعیت شعله در پلنت‌های گرمایشی و کوره‌های فرآیندی طراحی شده است.

مشخصات فنی موارد مصرف معیارها و استانداردها

مشخصات فنی محصول

F120I برای پایش شعله در حالت عملکرد پیوسته طراحی شده و به‌صورت ماژول پلاگینی روی ریل DIN نصب می‌شود. این دستگاه امکان کار در حالت تک‌الکترودی و دو‌الکترودی را دارد و با ولتاژ کمکی یونیزاسیون 390 ولت، خروجی‌های وضعیت شعله و نمایش LED شدت شعله، کنترل دقیق‌تر وضعیت شعله را برای سیستم‌های احتراق صنعتی فراهم می‌کند.

نام محصول F120I Flame Monitoring Device

دسته محصول سیستم پایش شعله

نوع دستگاه دستگاه پایش و مانیتورینگ شعله

نسل محصول توسعه‌یافته بر پایه طراحی F130I

ولتاژ تغذیه 120V یا 230V

حالت کاری عملکرد پیوسته

عملکرد تک‌الکترودی دارد

عملکرد دو‌الکترودی دارد

نوع نصب ماژول پلاگینی برای نصب روی ریل DIN

محل نصب داخل تابلو کنترل

دمای محیط کار 20- تا 70+ درجه سانتی‌گراد

ولتاژ کمکی یونیزاسیون 390V

زمان ایمنی FFDT 1، 3 یا 5 ثانیه

زمان واکنش در خاموشی شعله 1، 3 یا 5 ثانیه بر اساس پیکربندی

خروجی رله سیگنال شعله

خروجی Open Collector Flame ON

خروجی آماده‌به‌کار Open Collector Output: Standby

نمایش شدت شعله نمایش شدت از طریق LED

ساختار ایمنی سیستم دوکاناله با خودپایش الکترونیکی

تنظیم فرکانس برق کشور نیاز ندارد

سطح ایمنی SIL3

کاربری اصلی پایش شعله مشعل‌های تکی در پلنت‌های گرمایشی و کوره‌های فرآیندی

موارد مصرف و کاربرد

F120I برای کاربردهایی مناسب است که پایش ایمن و مداوم شعله در مشعل‌های تکی اهمیت دارد. این دستگاه در پلنت‌های گرمایشی، کوره‌های فرآیندی و سیستم‌های احتراق صنعتی قابل استفاده است و برای سوخت‌های مختلف مانند نفت، گاز، زیست‌توده، غبار و گازهای فرآیندی معرفی شده است.

مناسب برای مشعل‌های تکی در پلنت‌های گرمایشی
قابل استفاده در کوره‌های فرآیندی صنعتی
مناسب برای پایش شعله در عملکرد پیوسته
قابل استفاده برای سوخت‌هایی مانند نفت و گاز
مناسب برای کاربردهای احتراق زیست‌توده
قابل استفاده در فرآیندهایی با سوخت غبار و گازهای فرآیندی
مناسب برای نصب داخل تابلو کنترل روی ریل DIN
قابل استفاده در پروژه‌هایی که به نمایش LED شدت شعله نیاز دارند
مناسب برای سیستم‌هایی که سطح ایمنی SIL3 برای پایش شعله اهمیت دارد

معیارهای انتخاب و استانداردها

در انتخاب F120I باید نوع مشعل، نوع سوخت، نیاز به عملکرد پیوسته، ولتاژ تغذیه، زمان ایمنی مورد نیاز، محل نصب داخل تابلو و الزامات ایمنی پروژه بررسی شود. این دستگاه برای کاربردهای صنعتی طراحی شده و با استانداردها و تأییدیه‌های مرتبط با پایش شعله، ایمنی عملکرد و تجهیزات احتراقی معرفی شده است.

نوع مشعل و فرآیند

F120I برای مشعل‌های تکی در پلنت‌های گرمایشی و کوره‌های فرآیندی مناسب است و باید با شرایط واقعی احتراق هماهنگ شود.

انتخاب ولتاژ تغذیه

پیش از انتخاب نهایی باید مشخص شود که پروژه به نسخه 120V یا 230V نیاز دارد.

انتخاب زمان ایمنی

زمان ایمنی FFDT و زمان واکنش در خاموشی شعله می‌تواند 1، 3 یا 5 ثانیه باشد و باید متناسب با سیستم احتراق انتخاب شود.

نصب داخل تابلو کنترل

این محصول برای نصب روی ریل DIN و قرارگیری داخل تابلو کنترل طراحی شده است.

عدم نیاز به تطبیق فرکانس شبکه

برای راه‌اندازی، نیازی به تنظیم جداگانه بر اساس فرکانس برق کشور وجود ندارد.

سطح ایمنی عملکرد

F120I با سطح ایمنی SIL3 برای کاربردهایی مناسب است که تشخیص ایمن خاموشی شعله اهمیت حیاتی دارد.

استانداردها و تأییدیه‌ها

این محصول با استانداردهایی مانند DIN EN 298، DIN EN 13611، DIN EN 61508، DIN EN 50156-1، DIN EN 50156-2، DIN EN 60730-2-5 و DIN EN 60730-1 معرفی شده است.

انطباق‌های اروپایی

برای این محصول انطباق‌هایی مانند CE، Low Voltage Directive، EMC Directive، Pressure Equipment Directive، Gas Appliances Regulation و RoHS ذکر شده است.
