محصولات اندازه‌گیری گاز دودکش LAMTEC

سیستم اندازه‌گیری ضدانفجار LT3-Ex لمتک برای O₂ و CO/H₂

Q: 1. سیستم LT3-Ex لمتک چیست؟

LT3-Ex یک سیستم اندازهگیری ضدانفجار از شرکت LAMTEC است که برای اندازهگیری اکسیژن O₂ و در ترکیب با پروب KS1D-Ex برای تشخیص CO/H₂ یا COe در گازهای خروجی احتراق استفاده میشود.

Q: 2. تفاوت LT3-Ex با LT3 معمولی چیست؟

LT3-Ex بر پایه LT3 طراحی شده، اما دارای محفظه و تاییدیههای مناسب برای نواحی خطرناک است. به همین دلیل میتواند در Zone 1 و Zone 2 استفاده شود، در حالی که LT3 معمولی برای محیطهای غیر Ex مناسبتر است.

Q: 3. LT3-Ex با چه پروبهایی کار میکند؟

این سیستم با پروب LS2-Ex برای اندازهگیری اکسیژن و با پروب KS1D-Ex برای اندازهگیری O₂ همراه با تشخیص CO/H₂ یا COe کار میکند.

Q: 4. آیا LT3-Ex برای دمای بالا مناسب است؟

بله. در پیکربندی معرفیشده، این سیستم میتواند در کاربردهایی با دمای گاز دودکش تا 1400 درجه سانتیگراد استفاده شود. البته شرایط دقیق نصب باید با دیتاشیت و الزامات پروژه تطبیق داده شود.

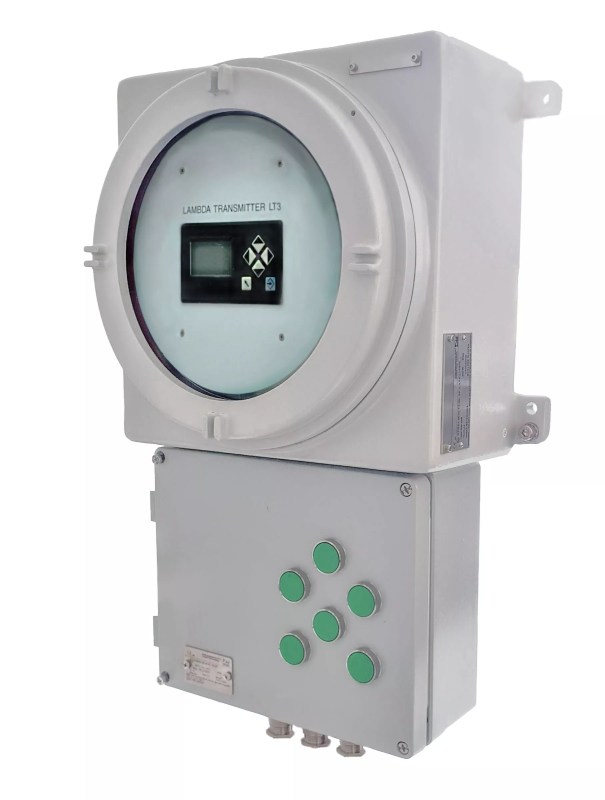

سیستم اندازه‌گیری LT3-Ex از شرکت LAMTEC یک راهکار ضدانفجار، کامپکت و صنعتی برای اندازه‌گیری اکسیژن O₂ و تشخیص مؤلفه‌های اکسیدشونده CO/H₂ یا COe در گازهای دودکش سیستم‌های احتراق است. این محصول بر پایه ترنسمیتر LT3 طراحی شده، اما به دلیل محفظه مقاوم در برابر فشار و ساختار مناسب برای نواحی خطرناک، امکان استفاده در Zone 1 و Zone 2 را فراهم می‌کند. LT3-Ex در ترکیب با پروب LS2-Ex برای اندازه‌گیری اکسیژن و در ترکیب با پروب KS1D-Ex برای اندازه‌گیری O₂ همراه با تشخیص CO/H₂ استفاده می‌شود. شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران، تأمین، مشاوره فنی، انتخاب مدل و پشتیبانی این محصول را برای صنایع مختلف ارائه می‌دهد.

مشخصات فنی موارد مصرف معیارها و استانداردها

مشخصات فنی سیستم اندازه‌گیری LT3-Ex

LT3-Ex یک ترنسمیتر لامبدا مبتنی بر فناوری میکروپروسسور است که برای اندازه‌گیری اکسیژن و تشخیص COe در گازهای خروجی فرآیندهای احتراق در محدوده سوپر استوکیومتریک یا λ بزرگ‌تر از 1 استفاده می‌شود. مقدار COe در این سیستم یک سیگنال مجموعی از مؤلفه‌های اکسیدشونده موجود در گاز دودکش است و برای تشخیص کیفیت احتراق، پایش احتراق ناقص و بهینه‌سازی فرآیند کاربرد دارد.

نام محصول Measuring System LT3-Ex

برند سازنده LAMTEC

نوع محصول ترنسمیتر لامبدا و سیستم اندازه‌گیری ضدانفجار گاز دودکش

دسته محصول Flue Gas Measurement

کاربری اصلی اندازه‌گیری O₂ و تشخیص CO/H₂ یا COe در نواحی خطرناک

پروب‌های قابل اتصال LS2-Ex و KS1D-Ex

اندازه‌گیری با LS2-Ex اندازه‌گیری اکسیژن O₂

اندازه‌گیری با KS1D-Ex اندازه‌گیری O₂ و تشخیص مؤلفه‌های اکسیدشونده COe یا CO/H₂

محدوده اندازه‌گیری O₂ 0 تا 21 درصد حجمی

محدوده اندازه‌گیری COe 0 تا 10,000 ppm با پروب KS1D-Ex

دقت اندازه‌گیری O₂ ±5٪ از مقدار اندازه‌گیری، حداکثر ±0.3 درصد حجمی

دقت اندازه‌گیری CO/H₂ ±25٪ از مقدار اندازه‌گیری، حداکثر ±20 ppm

نوع حفاظت انفجاری ترنسمیتر Pressure Resistant Enclosure یا Ex d و Increased Safety یا Ex eb

ناحیه قابل استفاده Zone 1 و Zone 2 در نواحی خطرناک

سطح ایمنی نسخه استاندارد SIL1 مطابق DIN EN 61508

پیکربندی SIL2 قابل دستیابی با استفاده از 2 ترنسمیتر

درجه حفاظت پروب IP65

حداکثر دمای کاربرد تا 1400 درجه سانتی‌گراد

پروب LS2-Ex و KS1D-Ex برای LT3-Ex

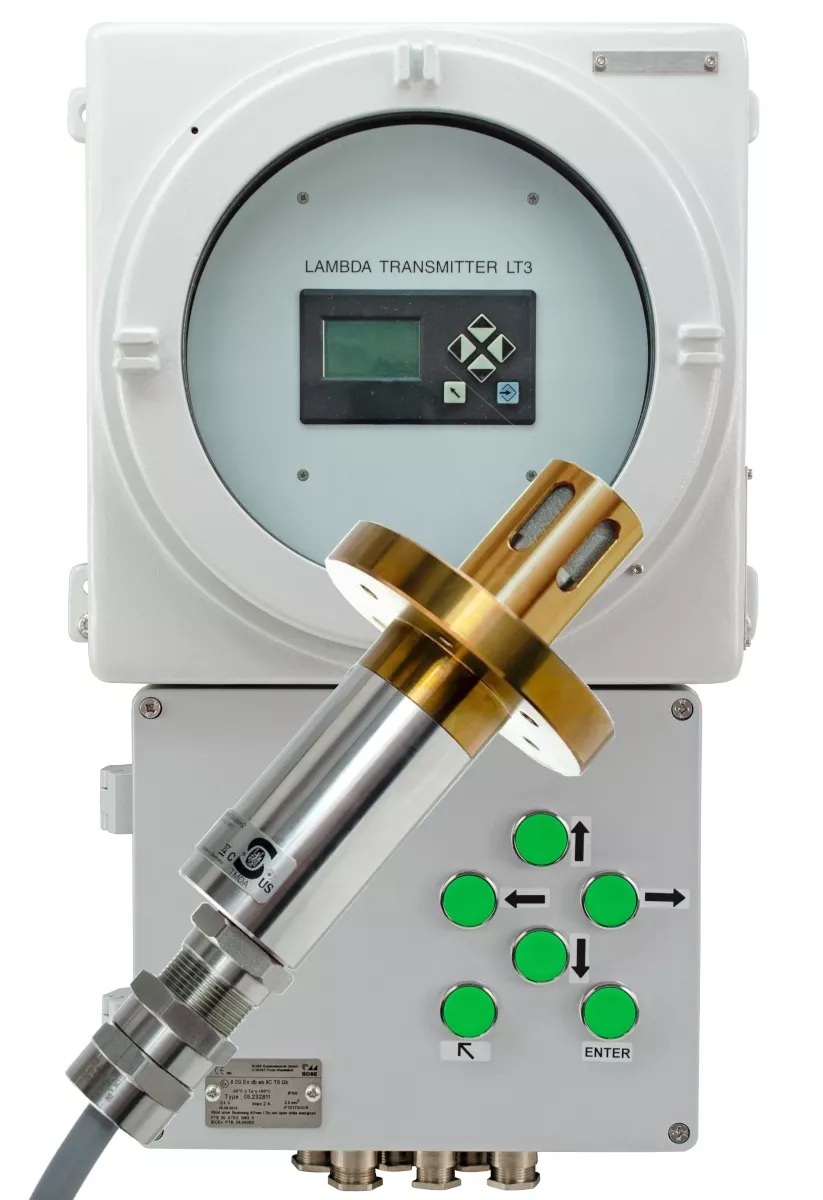

سیستم LT3-Ex برای اتصال به پروب‌های ضدانفجار LS2-Ex و KS1D-Ex طراحی شده است. در کاربردهایی که فقط اندازه‌گیری اکسیژن موردنیاز است، پروب LS2-Ex گزینه مناسب‌تری است. اما در پروژه‌هایی که علاوه بر O₂، تشخیص COe یا CO/H₂ نیز اهمیت دارد، پروب ترکیبی KS1D-Ex استفاده می‌شود.

نوع سنسور LS2-Ex / KS1D-Ex

سیستم استخراج گاز GED FLEX

Purging ندارد

کالیبراسیون خودکار ندارد

میزان گردوغبار مجاز تا 500mg/Nm³

سرعت گاز دودکش کمتر از 30m/s

زمان پاسخ O₂ t60/t90 برابر 3s/9s

زمان پاسخ COe t60/t90 برابر 9s/13s

سوخت‌های قابل پشتیبانی نفت سبک EL، گاز طبیعی، زغال‌سنگ و سایر سوخت‌ها براساس درخواست

ناحیه Ex پروب II2G Ex db (IIB+H2) T4 Gb و II2D Ex Tb IIIC T135°C Db

نمونه پیکربندی معرفی‌شده

LT3-Ex + SAK-Ex + KS1D-Ex + GED BASE: راهکار استاندارد برای اندازه‌گیری O₂ و تشخیص COe در نواحی خطرناک.
KS1D-Ex Probe: پروب ترکیبی ضدانفجار برای اندازه‌گیری O₂ و تشخیص CO/H₂ یا COe.
LS2-Ex Probe: پروب ضدانفجار برای اندازه‌گیری انتخابی اکسیژن O₂.
GED FLEX: سیستم استخراج گاز برای شرایط دمای بالا و کاربردهای صنعتی خاص.

امکانات و تجهیزات جانبی

ماژول خروجی آنالوگ جریان 0/4 تا 20mA
ماژول خروجی آنالوگ ولتاژ 0/2 تا 10V
ماژول خروجی دیجیتال برای وضعیت‌ها، آلارم‌ها و پیام‌های عملکرد
ماژول ارتباط صنعتی PROFIBUS DP
ماژول محاسبه راندمان برای تحلیل بهتر عملکرد احتراق
قابل استفاده همراه با تجهیزات جانبی معرفی‌شده در کاتالوگ محصولات LAMTEC

موارد مصرف و کاربرد سیستم LT3-Ex

سیستم LT3-Ex برای پروژه‌هایی مناسب است که اندازه‌گیری گاز دودکش باید در نواحی مستعد انفجار یا محیط‌های دارای الزامات Ex انجام شود. این محصول در صنایع و فرآیندهایی کاربرد دارد که در کنار پایش دقیق O₂، تشخیص CO/H₂ یا COe نیز برای کنترل کیفیت احتراق، افزایش ایمنی و بهینه‌سازی مصرف انرژی اهمیت دارد.

اندازه‌گیری اکسیژن O₂ در گازهای خروجی احتراق در نواحی خطرناک
تشخیص CO/H₂ یا COe در ترکیب با پروب KS1D-Ex
استفاده در Zone 1 و Zone 2 برای پروژه‌های دارای الزامات ضدانفجار
پایش کیفیت احتراق در بویلرها، کوره‌ها و مشعل‌های صنعتی
تشخیص احتراق ناقص و شرایط نامطلوب در گاز دودکش
کمک به بهینه‌سازی احتراق و کاهش مصرف سوخت
استفاده در فرآیندهای دمای بالا تا 1400 درجه سانتی‌گراد
کاربرد در صنایع نفت، گاز، پتروشیمی، نیروگاهی، کوره‌ای و فرآیندهای حرارتی خاص
اتصال به سیستم‌های کنترل و مانیتورینگ از طریق خروجی‌های آنالوگ، دیجیتال و PROFIBUS DP

کاربرد در نواحی خطرناک و Ex

استفاده در Zone 1 و Zone 2

LT3-Ex برای نواحی خطرناک طراحی شده و در ترکیب با پروب‌های LS2-Ex یا KS1D-Ex امکان پایش گاز دودکش را در محیط‌هایی فراهم می‌کند که تجهیزات معمولی برای نصب در آن‌ها مناسب نیستند.

اندازه‌گیری انتخابی O₂

در پروژه‌هایی که فقط اندازه‌گیری اکسیژن موردنیاز است، ترکیب LT3-Ex با پروب LS2-Ex یک راهکار ضدانفجار برای پایش O₂ در گاز دودکش فراهم می‌کند.

تشخیص COe برای کنترل کیفیت احتراق

در پروژه‌هایی که احتراق ناقص، افزایش CO/H₂ یا افت کیفیت احتراق باید سریع تشخیص داده شود، ترکیب LT3-Ex با KS1D-Ex انتخاب مناسب‌تری است.

معیارهای انتخاب و استانداردها

انتخاب LT3-Ex باید براساس الزامات Ex پروژه، نوع ناحیه خطرناک، هدف اندازه‌گیری، نوع پروب، دمای گاز دودکش، میزان گردوغبار، سرعت گاز، نوع سوخت، نیاز به خروجی‌های سیگنال و سطح ایمنی موردنیاز انجام شود. اگر هدف فقط اندازه‌گیری O₂ باشد، LS2-Ex کافی است؛ اما برای اندازه‌گیری O₂ همراه با تشخیص CO/H₂ یا COe، باید پروب KS1D-Ex انتخاب شود.

انتخاب براساس ناحیه Ex

LT3-Ex برای استفاده در نواحی خطرناک Zone 1 و Zone 2 طراحی شده است. پیش از انتخاب، باید طبقه‌بندی ناحیه، نوع گاز یا گردوغبار قابل انفجار و الزامات ایمنی پروژه بررسی شود.

انتخاب براساس نوع اندازه‌گیری

برای اندازه‌گیری صرف اکسیژن O₂ از پروب LS2-Ex استفاده می‌شود. برای اندازه‌گیری O₂ همراه با تشخیص COe یا CO/H₂، پروب ترکیبی KS1D-Ex انتخاب مناسب‌تری است.

توجه به دما و گردوغبار

این سیستم در پیکربندی معرفی‌شده می‌تواند تا دمای 1400 درجه سانتی‌گراد و سطح گردوغبار تا 500mg/Nm³ استفاده شود. با این حال، شرایط واقعی فرآیند باید پیش از انتخاب نهایی با دیتاشیت محصول تطبیق داده شود.

نیاز به SIL

LT3-Ex در نسخه استاندارد دارای SIL1 است و در صورت استفاده از دو ترنسمیتر می‌تواند به سطح SIL2 برسد. انتخاب سطح SIL باید براساس تحلیل ایمنی فرآیند انجام شود.

ارتباط با سیستم کنترل

با استفاده از ماژول‌های خروجی آنالوگ، خروجی دیجیتال و PROFIBUS DP، امکان ارسال داده‌ها و وضعیت سیستم به PLC یا سیستم مانیتورینگ صنعتی فراهم می‌شود.

تأمین و پشتیبانی در ایران

برای انتخاب دقیق مدل، بررسی پروب مناسب، دریافت دیتاشیت، سفارش محصول و هماهنگی پشتیبانی، شرکت فروزان به عنوان نماینده رسمی LAMTEC در ایران آماده ارائه مشاوره تخصصی است.

استانداردها و تاییدیه‌های اعلام‌شده برای LT3-Ex

EC Type Examination Certificate براساس DIN EN 16340 فقط در ترکیب با KS1D-Ex
EC Type Examination Certificate براساس DIN EN 60730-1
CE Declaration of Conformity براساس 2014/35/EU مربوط به Low Voltage Directive
CE Declaration of Conformity براساس 2014/30/EU مربوط به EMC Directive
CE Declaration of Conformity براساس 2011/65/EU مربوط به RoHS
Ex Certificate برای LT3-Ex: II2G Ex d IIC T5 Gb با دمای محیط 20- تا 55+ درجه سانتی‌گراد
Ex Certificate برای LT3-Ex: II2G Ex db eb IIC با دمای محیط 20- تا 55+ درجه سانتی‌گراد
Ex Certificate برای پروب: II 2G Ex db (IIB+H2) T4 Gb با دمای محیط 40- تا 60+ درجه سانتی‌گراد
Ex Certificate برای پروب گردوغبار: II 2D Ex tb IIIC T135°C Db با دمای محیط 40- تا 60+ درجه سانتی‌گراد
